SnugBoard V2

Mit grossen Erfolg habe (nicht nur) ich schon mit dem alten "Snugboard" etliche Projekte umgesetzt...

Nun war es aber mal an der Zeit, ein paar kleine Veränderungen in die Schaltung, bzw. Platinenlayout zu bringen, meine Wünsche waren dabei :

1.) Stärkerer Spannungsregler, da der der kleine 7805l (100mA) mehrfach an seine Leistungsgrenze kam.
2.) Manuelle Resetmöglichkeit auf der Platine
3.) Nach wie vor sehr kleines Baumaß
4.) Einfach zum Nachbauen und Löten, da nur bedrahtete Bauteile verwendet werden sowie ein Bestückungsdruck und Lötstopplack vorhanden ist.

...hinzu kam jetzt noch ein 5V-Ausgang auf Schraubklemme und eine Verpolungsschutzdiode beim Eingang.
Diese Änderungen sind natürlich sehr unspektakulär, aber für mich wirklich sehr sinnvoll und hilfreich.




Eagle-CAD  Schaltplan  Layout  Bestückung
Download [59 KB]

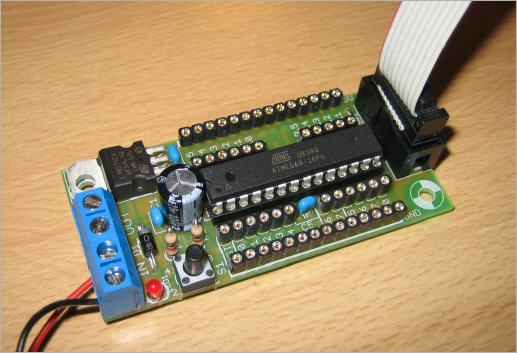

Das "SnugBoard V2" ist eine kleine Trägerplatine, die einen Microcontroller des Typ Atmega 8 (oder verwandte, pingleiche MicroController) aufnehmen kann, dort noch eine Spannungsregulierung, eine Takterzeugung für den Controller und einen ISP-Anschluß zur Verfügung stellt, sowie ALLE relevanten Pins des Chips auf steckbaren Pinleisten herausführt.

An diesen Anschlußleisten können Bauteile und kleine Drähte mit 0,5mm Durchmesser gesteckt werden, die wiederum mit LED`s, Taster, LC-Displays und Ähnlichem verbunden werden können. Somit ist dieses kleine Board eine ideale Grundlage für die verschiedensten Schaltungsaufbauten.

Stand 15.03.2009 - Derzeit sind nun alle Platinen aufgebraucht oder verschickt worden.

Falls ich nochmal welche nachfertigen lasse, so wird es mit Sicherheit bis dahin noch ein paar Monate dauern. Aktuelle Informationen dazu stehen dann auf dieser Homepage.










Stromverbrauch  Takt  Kombination
2 mA   keiner   Platine, Spannungsregler
6 mA   keiner   Platine, Spannungsregler, LED
12 mA   int., 1 Mhz   Platine, Spannungsregler, LED, Microcontroller
13,2 mA   int., 2 Mhz  Platine, Spannungsregler, LED, Microcontroller
15,7 mA   int., 4 Mhz  Platine, Spannungsregler, LED, Microcontroller
20,2 mA   int., 8 Mhz  Platine, Spannungsregler, LED, Microcontroller
26 mA   ext. 16 Mhz  Platine, Spannungsregler, LED, Microcontroller


Bauteilliste, komplett bezogen über http://www.reichelt.de

Artikelnummer  Bezeichnung  Bauteil  Anzahl
SPL 64  IC-Fassung, 64-polig, einreihig, RM 2
µA 78S05  Spannungsregler 2A positiv, TO-220  IC2
1N 4001  Diode  D1
RAD 220/25  Elektrolytkondensator, 8x11,5mm, RM 3  C6
GS 28P-S  IC-Sockel, 28-polig, superflach, gedr
1/4W 1,0K  Kohleschichtwiderstand 1/4W, 5%, 1,0  R1, R2
KERKO 100N  Keramik-Kondensator 100N  C1, C2, C5
KERKO 22P  Keramik-Kondensator 22P  C3, C4
AKL 055-02  Anreihklemme 2-polig, RM5,0
16,0000-HC49U-S  Standardquarz, Grundton, 16,0 MHz  Q1
LED 3MM 2MA RT  LED 3mm, low-Current, rot  LED1
WSL 10G  Wannenstecker, 10-polig, gerade  X1
TASTER 9302  Kurzhubtaster, 6x6mm 5mm  S1
ATMEGA 8-16 DIP  ATMega AVR-RISC-Controller, DIL-28  IC1


Der Zusammenbau gestaltet sich durch die industriell gefertigte Platine mit Bestückungsdruck und Lötstopplack sehr einfach.

Die für mich immer am sinnvollste Reihenfolge zum Einbau der Bauteile ist :

1.) Drahtbrücke BR1
2.) Pinleisten (2x14, 3x6, 1x 5)
3.) Quarz Q1 (16Mhz, unter dem Controllerchip)
4.) Kondensatoren C3, C4 (22pF, unter dem Controllerchip)
5.) 28pol. IC-Sockel (Mittelsteg entfernen)
6.) Diode (1N4001)
7.) LED(3mm Low-Power)
8.) Kondensatoren C1,C2, C5 (100nF)
9.) Widerstände R1, R2(1k)
10.) Spannungsregler (7805, liegend oder stehend mit Kühlkörper)
11.) 2x 4pol. Schraubklemmen
12.) 10pol. Wannenstecker
13.) Reset-Taster
14.) Kondensator C6 (220µF, 25V)

Nach Überprüfen der aufgebauten Platine sollte man noch OHNE Microcontroller eine Gleichspannung von 7-15 V auf die vorgesehene Schraubklemme gegeben werden (Q1=Plus, Q2=Minus). Zum Schutz der Schaltung ist eine Verpolungsschutzdiode eingebaut, die gegen eine falsch gerichtete Eingangsspannung schützt....daher kann auch bei einem Versehen nichts zerstört werden.

Die LED müsste nun leuchten und bei der zweiten Schraubklemme sowie zwischen den beiden grossen Pinleisten müssen 5V anliegen. Erst wenn dies der Fall ist, sollte man den MC aufstecken, nachdem aber natürlich zuvor die Platine nochmal spannungslos gemacht wurde.

Zum Programmieren benötigt man jetzt noch einen ISP (InCircuitProgrammer), den man sich sehr kostengüstig selber bauen (googlen, oder z.B. hier) oder schon fertig aufgebaut beziehen kann - bei mir allerdings nicht !

Für die Anfänger im Bereich MicroController habe ich einen kleinen Einsteigerkurs erstellt, diesen findest Du hier.
